Техническое описание FM передатчика Ecreso

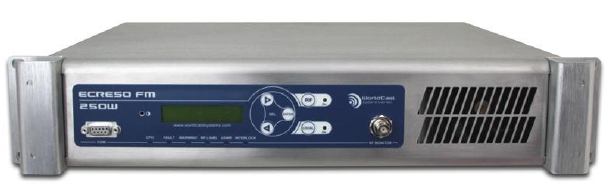

Ecreso FM является стандартным 19-дюймовый 2U или 3U устройством, предназначенное для

удовлетворения     всех потребностей    вещателя в плане функциональности и надежности.

Аппаратный дизайн является компактным и модульным. Дополнительные аппаратные модули

могут быть легко добавлены или заменены, чтобы удовлетворить требования вещателя и

предоставить дополнительные возможности.

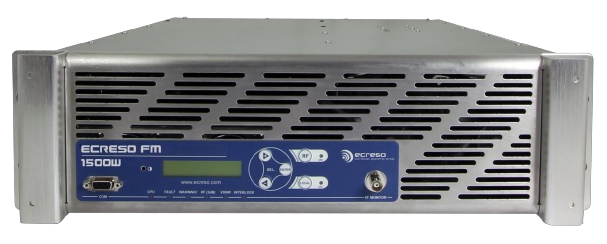

На передней панели расположены:

LCD дисплей и кнопки

Световые индикаторы состояния (мощность, ошибки, предупреждения, RF 3dB, КСВН)

RF ON/OFF кнопка

Кнопка локального/удаленного режима

RF и Local LED,

RF мониторинг выход (BNC),

RS232 порт для мониторинга и конфигурации.

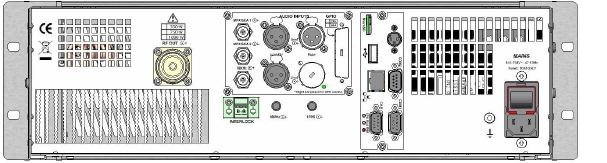

На рабочей панеле Ecreso FM :

- Первый Аудио вход: Analog или Digital (XLR), (analog в стандарте)

- Второй Аудио вход: Analog или Digital (XLR), (AES в стандарте)

- 2 MPX/RDS/SCA Входа (BNC),

- Pilot 19kHz Выход (BNC),

- N RF Выход

- 7/16 Выход

- соединения,

- Разъем источника питания с кнопкой переключателя,

- 2 RS232 порта (COM0 and COM1),

- 1 USB порт,

- 1 CAN порт.

Технические характеристики

Диапазон рабочих частот                                                                                     87.5 до 108 МГц

Шаг установки несущей частоты:                                                                     10 кГц

Диапазон мощности:                                                                                                0-100 Вт, 0-300 Вт, 50-750 Вт,

50-1000 Вт, 150-1500 Вт, 200-2000 Вт

Номинальная выходная мощность:                                                                0-100 Вт, 0-300 Вт, 50-750 Вт,

0-1050 Вт, 0-1550 Вт, 0-2050 Вт

КСВН (VSWR) :                                                                                                            < 1.35

Оптимальная производительность:                                                               < 1.1

Подавление гармоник и паразитных составляющих:                            > 75 дБс

10 MHz вход реккомендованный диапазон:                                              -10 дБм до +10 дБм

Композитныеоперации

Полоса пропускания:                                                                                 > 40 Гц до 53 кГц @ 0.1 дБ

> 20 Гц to 60 кГц @ 0.2 дБ

> 60 кГц to 80 кГц @ 0.4 дБ

Интермодуляционное искажение                                                      < 0.05%

FM S/N отношение:                                                                                    > 80 дБ RMS @ 75 кГц девиация

AM шум:                                                                                                           < 0.1% (50 дБ) RMS (20-20 000 Гц)

Стерео операции

Полоса пропускания:                                                                                  > 20 Гц до 15 кГц @ 0.1 dB

38 kHz перерыв:                                                                                             > 50 дБ

Стререофоническое

взаимопроникновение:                                                                             > 50 дБ

Наши бренды:apt-deliver>ecreso-transmit>audemat-monitor

WorldCast Systems - Parc d’activités J.F. Kennedy - 20, avenue Neil Armstrong - 33700 Mérignac - France

Тел +33 (0)5 57 928 928 – Факс +33 (0)5 57 928 929 - [email protected]

Предыскажения:                                                                                           0 мкс, 50 мкс или 75 мкс

Монооперации

Полоса пропускания:                                                                                > 40 Гц до 15 кГц @ 0.1 дБ

Внеполосное отклонение:                                                                    > 40 дБ @ 19 кГц

Предыскажения:                                                                                         0 мкс, 50 мкс или 75 мкс

AFвходы

Analog (LINE1)                                   Коннектор:               XLR тип

Полное

сопротивление:

Полоса

пропускания:

> 10 к Ω по умолчанию, регулируемые до

600 Ω с помощью джамперов,

сбалансированный

Регулируемое программным

обеспечением

Уровень:                    Регулируемый программным

обеспечением (-18/+18 дБу)

AES (LINE2)                                         Коннектор:               XLR тип

Полное

сопротивление:     > 110 Ω балансированный

Полоса

пропускания:

Регулируемое программным

обеспечением

Multiplex

(MPX/SCA)

Уровень: Регулируемый программным

обеспечением (-20 to 0 дБFS )

Частота

выборки: Авто регулировка до 192 кГц

Бит: 16, 24, 32

Коннектор: BNC type

Полное

сопротивление: > 5 kΩ несбалансированный

Наши бренды:apt-deliver>ecreso-transmit>audemat-monitor

WorldCast Systems - Parc d’activités J.F. Kennedy - 20, avenue Neil Armstrong - 33700 Mérignac - France

Тел +33 (0)5 57 928 928 – Факс +33 (0)5 57 928 929 - [email protected]

Уровень:                    Регулируемый программным

обеспечением (-18/+18 dBu)

HFвыход

Коннектор:                                           N тип для Ecreso FM 100Вт и Ecreso FM 300 Вт

7/16 DIN тип для ECRESO FM 750 Вт, 1000 Вт, 1500 Вт и 2000

Вт

Сопротивление:                                  50 Ω

Мониторинг(RF MONITOR)

Уровень                       Ecreso FM 750W/1000W:

Ecreso FM 1500/2000W:

Уклон:                                                       20 x Log (F/98)

Направленность:                                 >20 дБ в полосе

Питание

Напряжение                                    Ecreso FM 100W/300W:

10 дБм ± 3 дБ @ 750 вт на главном

выходе

10 дБм ± 3 дБ @ 1500вт на главном

выходе

Ecreso FM

350W/750W/1000W/1500W/2

000W:

Частота:                                            47 Гц - 63 Гц

100VAC to 250VAC

184VAC to 264VAC

Max потребляемляемая

мощность

300 Вт для Ecreso FM 100

Вт

350 Вт для Ecreso FM 300

Вт

1150 Вт (750 Вт version)

1550 Вт (1000 Вт version)

2300 Вт (1500 Вт version)

3050 Вт (2000 Вт version)

Коэффициент мощности:        > 0.9

Предохранители:                       автоматический выключатель

Наши бренды:apt-deliver>ecreso-transmit>audemat-monitor

WorldCast Systems - Parc d’activités J.F. Kennedy - 20, avenue Neil Armstrong - 33700 Mérignac - France

Тел +33 (0)5 57 928 928 – Факс +33 (0)5 57 928 929 - [email protected]

Индикаторы:                                 Ecreso FM:       Зеленый светодиодный индикатор: работа

процессора

Красный светодиодный индикатор: серьезная

ошибка

Желтый предупреждающий индикатор:

несерьезная ошибка

Красный RF (3 dB) светодиодный индикатор: RF

ошибка (3 dB)

Красный КСВН индикатор: КСВН ошибка

Зеленый индикатор блокировки: блокировки

безопасности

Зленый индикатор RF: RF работает

Желтый локальный индикатор: локальный режим

Экран:                                               LCD: отображает рабочие параметры и меню.

Кнопки:                                            RF, local, +, - и OK для Ecreso FM

Окружение

Оптимальная рабочая

температура:                                           5°C to 45°C

Номинальная рабочая

температура:                                           0°C to 50°C

Температура хранения:                      -20°C to +70°C

Влажность:                                                Относительная влажность 5 - 95 %, неконденсирующаяся

Срок хранения:                                       < 10 лет

Cooling Ecreso FM

100W:

Cooling Ecreso FM

4 l/s

4 l/s

Охлаждение Ecreso FM:

300W:

Cooling Ecreso FM

350W:

Cooling Ecreso FM

~20 I/s

~30 I/s

750W:

Наши бренды:apt-deliver>ecreso-transmit>audemat-monitor

WorldCast Systems - Parc d’activités J.F. Kennedy - 20, avenue Neil Armstrong - 33700 Mérignac - France

Тел +33 (0)5 57 928 928 – Факс +33 (0)5 57 928 929 - [email protected]

Cooling Ecreso FM

1000W:

Cooling Ecreso FM

1500W:

Cooling Ecreso FM

2000W:

~30 I/s

~60 l/s

~60 l/s

РАЗНОЕ

Габариты:                                                        19’’ (482.6 мм) X 3U (133.5 мм) X 470 мм

Размер стойки без передней

440.4 X 126.2 X 432 мм (ШxВxГ)

панели:

Требуемая глубина шкафа:                    700 мм для Ecreso FM 1500W

Монтаж:                                                          19'' корпус, с 4 M6X12 винтами

Вес:                                                                       Ecreso FM100W:                 около 10 кг

Ecreso FM 300W:                 около 10 кг

Ecreso FM

350W/750W/1000W:

Ecreso FM

1500W/2000W:

Около 13 кг

Около 20 кг
