Технические характеристики платы FD722

Плата FD722 – аппаратная база продуктов «СофтЛаб–НСК», предназначенных для организации телевизионного вещания в цифровом формате. Используется в решениях для работы с сигналом в формате SDI и/или ASI.

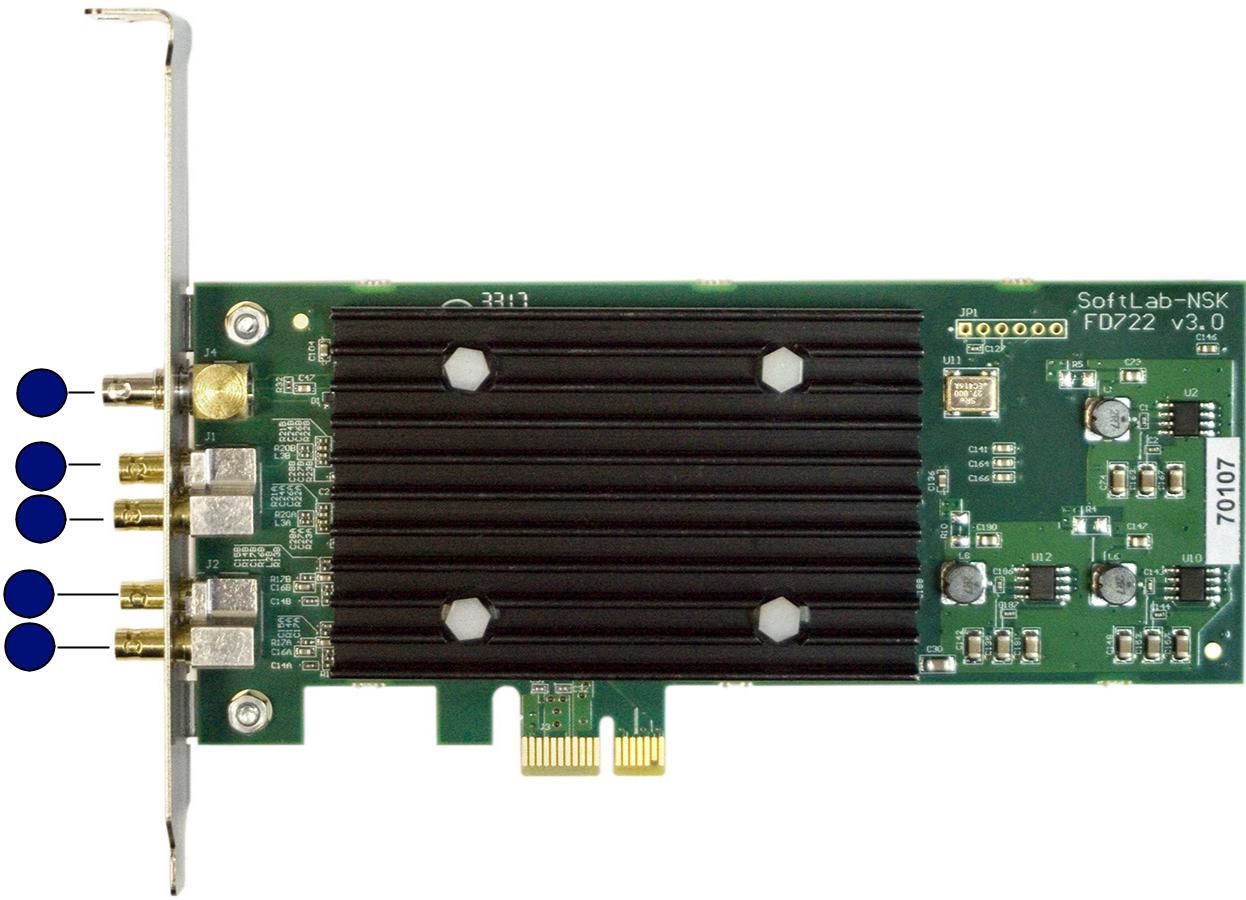

Для подключения источников/приемников сигналов к плате

FD722 используются HD-BNC разъемы (см. рисунок):

1 – сигнал синхронизации (аналоговый сигнал);

2, 3 – входные сигналы;

4, 5 – выходные сигналы.

Плата позволяет работать с сигналами в следующих форма-тах: 3G-SDI, HD-SDI, SD-SDI и ASI. Каждый вход и выход могут настраиваться независимо на свой тип сигнала.

При работе с сигналами 3G-SDI может использоваться толь-ко один вход, а на оба выхода выдается продублированный сигнал.

решениях для обработки ТВ-программ из MPTS (плата в режиме ASI) для декодирования и кодирования видео и звука из транспортного потока используются программные/ внешние кодеры и декодеры, т. к. плата FD722 не имеет встроенного кодера.

Таблица 1.Технические характеристики платы FD722

Режимы работы

1. Общие сведения

Режим работы платы FD722 настраивается в окне програм-мы FDConfig2. Возможность использовать тот или иной режим зависит от приобретенного продукта.

Примечание:    За помощью в подборе наиболее подходящего для решения ваших задач продукта рекомендуем обращаться в отдел техподдержки «СофтЛаб–НСК».

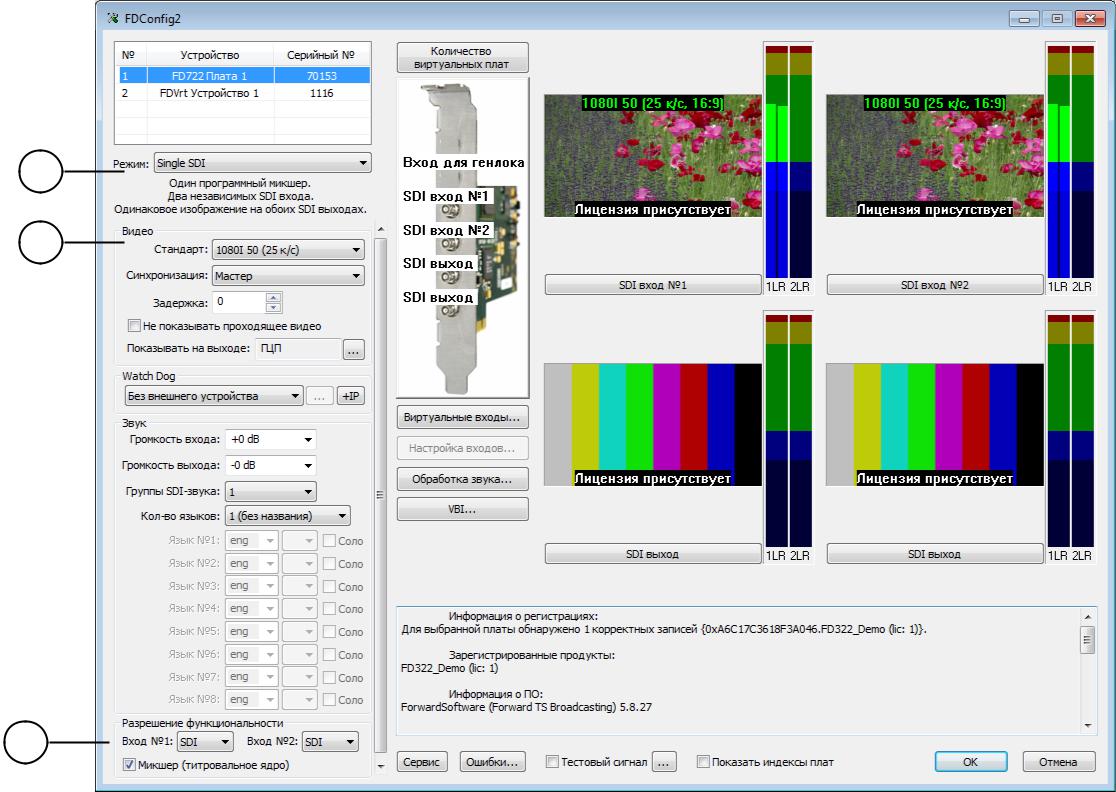

Главное окно программы FDConfig2. Управляющие элементы для настройки режима работы: 1 – список для выбора режима; 2 – элементы настройки формата видео (в режиме Mixed уста-новка значений для SDI мода №1, SDI мода №2); 3 – включение/выключение функций.

2. Список режимов

Таблица ниже содержит перечень режимов платы FD722

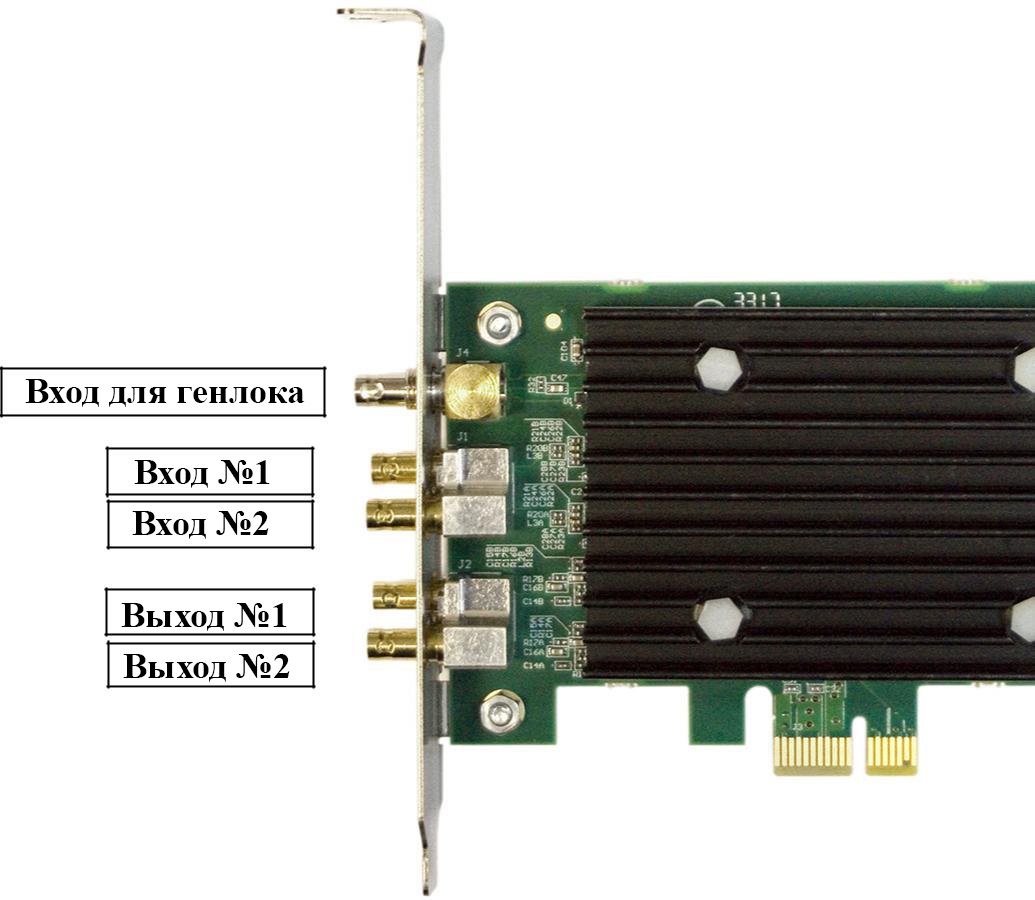

– расшифровку пунктов списка Режим в окне FDConfig2. Названия приведены в соответствии с обозначениями, дей-ствующими в окне программы FDConfig2. Для справки по обозначениям входов и выходов см. рисунок ниже.

Таблица 2.Режимы: конфигурация параметров работы платы

– трансляция 2-х каналов задержанного сигнала с помощью FDTimeShift.

этой конфигурации FDOnAir работает на виртуальной плате FDVrt3. Плата FD722 используется как устройство ввода-выво-да (ASI-интерфейс). Для настройки схем приема-передачи ASI-сигнала используют графы2.

7

этой конфигурации FDOnAir работает на виртуальной плате FDVrt3. Плата FD722 используется как устройство ввода-вывода (ASI- или/и SDI-интерфейс). Для настройки схем приема-пере-дачи используют графы2.

Специальный режим. 2 независимых Raw-SDI входа (только по-лезные данные).

Примечания:    ¹ – Так как на оба выхода поступает сигнал с одинаковым содержи-мым, то имеется возможность сигнал с выхода №1 отдавать в эфир, с №2 – на контрольный монитор для просмотра.

– Создание, настройка, запуск и остановка графов выполняются в программах SLStreamer Pro или SLStreamer Lite из состава ПО Forward TS.

Виртуальная плата FDVrt – это программный модуль, выполняю-щий обработку аудиовидеоданных. Настроить и запустить пла-ту FDVrt можно с помощью программы FDConfig2. В FDOnAir в окне Установки на вкладке Конфигурация обозначается как

где N – номер

_{виртуальной платы.}Видеоустройство:FDExt > FDVrt Устройство N Выход

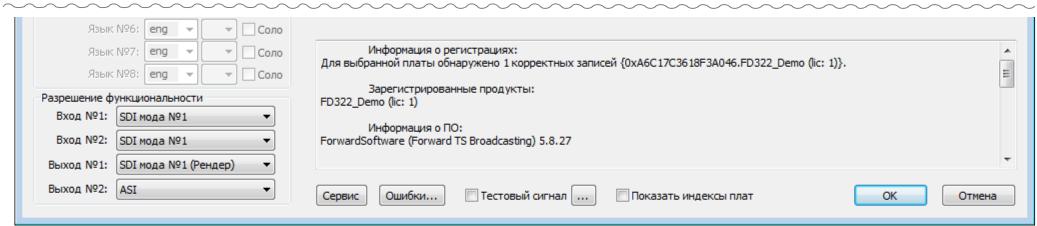

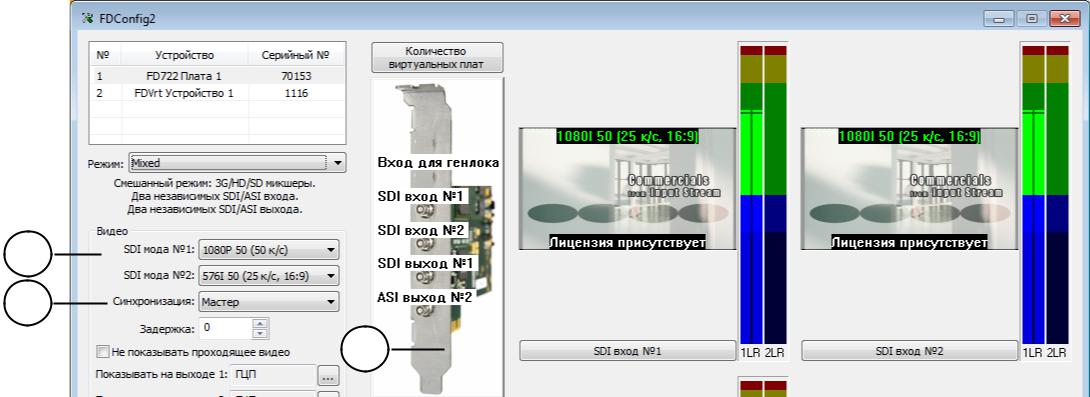

Примечание:    Режимы SDI мода №1 и SDI мода №2 должны быть заданы предва-рительно в группе элементов Видео (1).

Важно: Обратите внимание, что в этом режиме генлок всегда осу-ществляется к 1-й моде. Т.е. синхронизация выполняется следую-щим образом: 1-я мода синхронизируется по источнику (что выбра-но в списке Синхронизация (2)), 2-я мода всегда синхронизируется по 1-й моде.
